滾筒輸送機轉載裝置的形式及特性
文章來源：http://www.wxmiann.com 發布時間：2018-08-23 18:06 瀏覽次數：
滾筒輸送機轉載裝置(以下簡稱轉載裝置)廣泛用吁各種流水生產線及其它儲運系統中。其功能是以動力機械轉載代替人力轉載,把被輸送的物件從一條主滾筒輸送機轉移到鄰近的另一條輸送機上。轉載裝置作為一種大量應用的輔助功能裝置也在不斷地豐富更新,本文介紹幾種轉載裝置的結構形式,供系統設計時選用參考。
轉載裝置的結構形式及特性
從轉載裝置的結構形式和與滾筒輸送機安裝關系來看,轉載裝置可以分為獨立安裝式和整體式。
獨立安裝式轉載裝置
這是一個安裝在滾筒輸送機上或是靠近輸送機的附加裝置,安裝形式簡單,費用低,這類轉載裝置包括三種普通形式。

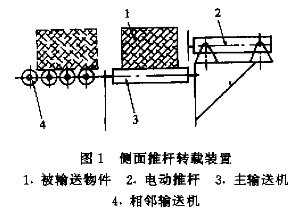

①側面推桿轉載裝置如圖1所示,它主要是通過操縱往復式電動推桿2(或氣缸、液壓缸)推動被輸送物件1,使之離開主線輸送機3進入相鄰分支輸送機4。該推桿轉載裝置結構簡單,安裝方便。由于其工作方式是從物件側面推移,它的安裝方位隨相鄰輸送機的運行方向而定,且通常是安裝于主輸送機的側面,只需較小的地面空間。其缺點是因為它直接將物件從側面推入與主線輸送機呈90轉角的鄰近輸送機上.只適于物件作直角轉向,且不適于易碎、怕擠壓的物件。這種轉載裝置適用于輸送多種外形尺寸或重量范圍變化較大的物件。

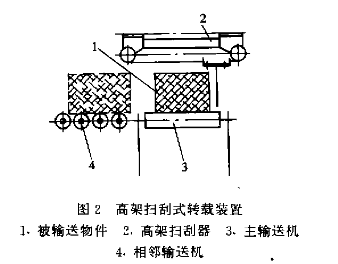

②高架掃刮式轉載裝置其配置形式如圖2所示,工作方式類似于推桿轉載裝置,只是這種轉載裝置是安裝在滾筒輸送機的上方,通稱為高架掃刮器,利用氣缸或液壓缸在主輸送機3上方橫向往復運動,帶動刮板將物件1從主線輸送機側向移開。它能把被輸送的物件從任意側轉移到鄰近的輸送機4上。這種轉載裝置的安裝僅占用主輸送機上方的一個較小空間,而不占用地面位置。其輸送物件范圍與前述推桿式轉載裝置相同。
③轉臂式轉載裝置

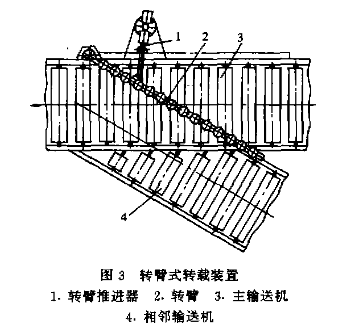

這是一種簡單的機械式轉載裝置配置形式如圖3所示,轉臂2可在主輸送機3上方轉動。當處于轉載位置時,可將滾筒輸送機上的物件阻擋,使之改變運行方向進入鄰近的分支輸送機4,也可使轉臂2讓開主輸?shù)鼨C(jī)上的通道,使被輸送物件繼續留在主輸送機上向前運行。為減小轉臂阻擋物件所產生的摩擦阻力,一般在接觸側加裝導向輥子轉臂的操縱可以用手動,更多的是借助于氣缸或液壓缸進行操縱。這種轉載裝置可以保證物件轉到鄰近輸送機后不改變運行方向,這一點對于必須保持物件朝向的場合是非常重要的。這種轉載裝置只適宜于有較好導向側面的物件。
